背景技術：

    本技術涉及垃圾收集技術領域，具體為一種輸送生活垃圾螺旋輸送機。生活垃圾輸送裝置是生活垃圾處理裝置的重要組成部分，目前，用于生活垃圾的輸送裝置主要有：螺旋輸送機，皮帶輸送機，斗提機等。在某些情況下，由于現場和工藝條件的限制，只能使用螺旋輸送機。而大多數螺旋輸送機采用有軸輸送，有軸的螺旋輸送機結構復雜，在輸送生活垃圾的過程中經常出現生活垃圾纏繞于輸送軸上，輸送阻力加大，影響生活垃圾的順暢輸送，輸送效率較低。

    為了解決上述問題，一種無軸螺旋輸送機被應用到了生活垃圾的輸送。在生活垃圾處理中使用無軸螺旋輸送機具有結構簡單、輸送效率高和運行故障率低的特點，但是，目前使用的無軸螺旋輸送機在實際使用中仍存在不少問題。由于生活垃圾成分復雜，對無軸螺旋輸送機殼體、螺旋體的磨損和腐蝕嚴重，造成無軸螺旋輸送機檢修周期短，使用壽命短。現有無軸螺旋輸送機一般將驅動裝置設計在進料端，使螺旋體在運轉時處于受推狀態，當前段螺旋體由于異物夾卡受阻時，容易造成螺旋體起拱變形，中心線偏移，螺旋體產生偏心運動，損壞無軸螺旋輸送機。無軸螺旋輸送機輸送物料量比較穩定，當下一工序出現故障或工藝要求減量時，無軸螺旋輸送機無法及時減量，只能停機，影響生產系統正常調整運行。無軸螺旋輸送機臨時停機，殼體內積料阻力大，造成無軸螺旋輸送機啟動困難，影響恢復開車，需要將殼體內積料出來，費工、費時，不安全。

技術實現要素：

    本技術的目的是解決上述問題，提供一種輸送生活垃圾螺旋輸送機，其耐腐蝕性及耐磨性高、壽命長，螺旋體自身可調節垃圾輸送量、調整異常情況。

為實現上述目的，本技術提供如下技術方案：

    一種輸送生活垃圾螺旋輸送機，包括動力裝置、機殼、底座及支撐支架，所述動力裝置及底座均位于支撐支架上方，且與支撐支架可拆卸連接，所述底座上方固定連接機殼，所述機殼下半部分為輸送筒，所述輸送筒內設無軸螺旋體，所述無軸螺旋體通過兩端軸承固定在機殼上，通過聯軸器與動力裝置連接；

    進一步的，所述機殼上方可拆卸連接機蓋，所述機蓋一端固設進料口，所述機殼下方遠離進料口的另一端設有出料口，所述出料口與機殼固定連接；所述動力裝置由電機和擺線針輪減速機組成，且位于所述出料口同側。

作為本技術的一種優選技術方案，所述動力裝置采用變頻電動機。

作為本技術的一種優選技術方案，所述機殼為U型槽，由鋼殼和耐磨內襯組成。

作為本技術的一種優選技術方案，所述無軸螺旋體采用不銹鋼板材質制成。

作為本技術的一種優選技術方案，所述機殼通過焊接固定在底座上，所述出料口焊接在機殼上，所述進料口焊接在機蓋上，所述動力裝置和底座用螺栓固定在支撐支架上，所述機蓋用螺栓固定在機殼上。

本技術的有益效果在于：

本技術所述輸送生活垃圾螺旋輸送機的無軸螺旋體用不銹鋼板加工而成，可以提高無軸螺旋體使用壽命；機殼由鋼殼和耐磨內襯組成，耐磨內襯可以提高機殼使用壽命；動力裝置采用了變頻電動機，當工藝或生產過程需要調整垃圾物料輸送量時，可以通過變頻調節達到控制輸送量的目的，可以減少生產過程的停產；動力裝置安裝在出料口一端，使無軸螺旋體在運轉時處于受拉狀態，當無軸螺旋體運動阻力增大時，螺旋體不會起拱產生中心線偏移，并能自身調整運動狀態，恢復正常運行。

具體實施方式

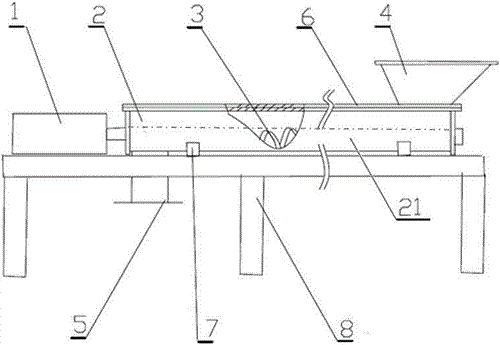

    如圖1所示的一種輸送生活垃圾螺旋輸送機，包括動力裝置1、機殼2、底座7及支撐支架8，所述動力裝置1及底座7均位于支撐支架8上方，且與支撐支架8可拆卸連接，所述底座7上方固定連接機殼2，所述機殼2下半部分為輸送筒21，所述輸送筒21內設無軸螺旋體3，所述無軸螺旋體3通過兩端軸承固定在機殼2上，通過聯軸器與動力裝置1連接；

進一步的，所述機殼2上方可拆卸連接機蓋6，所述機蓋6一端固設進料口4，所述機殼2下方遠離進料口4的另一端設有出料口5，所述出料口5與機殼2固定連接；

所述動力裝置1由電機和擺線針輪減速機組成，可以通過對調頻電機的控制和調節，來調整螺旋輸送機的轉速，進一步調整輸送量，以滿足工藝要求，避免螺旋輸送機頻繁開停。動力裝置1安裝在出料口5一端，使無軸螺旋體在運轉時處于受拉狀態，當無軸螺旋體3運動阻力增大時，無軸螺旋體3不會起拱產生中心線偏移，并能自身調整運動狀態，恢復正常運行。

作為本技術的一種優選技術方案，所述動力裝置1采用變頻電動機。

作為本技術的一種優選技術方案，所述機殼2由鋼殼和耐磨內襯組成，耐磨內襯可以提高機殼使用壽命；機殼2被加工為U型槽，U型槽下半部分為輸送筒21，物料在輸送筒21內在無軸螺旋體3的推動下，從進料口4輸送到出料口5。

作為本技術的一種優選技術方案，所述無軸螺旋體3采用不銹鋼板材質制成，不銹鋼的耐腐蝕性，可以提高無軸螺旋體3使用壽命，無軸螺旋體3在動力裝置1的帶動下，在機殼2內轉動，推動物料向前運動。

作為本技術的一種優選技術方案，所述機殼2通過焊接固定在底座7上，所述出料口5焊接在機殼2上，所述進料口4焊接在機蓋6上，所述動力裝置1和底座7用螺栓固定在支撐支架8上，所述機蓋6用螺栓固定在機殼2上。

本技術設備工作過程為：

    運行時，動力裝置1帶動無軸螺旋體3在殼體2內轉動，物料在重力作用下從進料口4進入機殼2，無軸螺旋體3在機殼2內推動物料向前運動，從出料口5排出；當工藝或生產過程需要調整垃圾物料輸送量時，通過變頻調節動力裝置1的電機，進而調節無軸螺旋體3轉速，達到控制輸送量的目的。

    本技術所述輸送生活垃圾螺旋輸送機的無軸螺旋體3用不銹鋼板加工而成，可以提高無軸螺旋體3使用壽命；機殼2由鋼殼和耐磨內襯組成，耐磨內襯可以提高機殼2使用壽命；動力裝置1采用了變頻電動機，當工藝或生產過程需要調整垃圾物料輸送量時，可以通過變頻調節達到控制輸送量的目的，可以減少生產過程的停產；動力裝置1安裝在出料口5一端，使無軸螺旋體3在運轉時處于受拉狀態，當無軸螺旋體3運動阻力增大時，無軸螺旋體3不會起拱產生中心線偏移，并能自身調整運動狀態，恢復正常運行。

技術附圖

技術特征：

1.一種輸送生活垃圾螺旋輸送機，包括動力裝置(1)、機殼(2)、底座(7)及支撐支架(8)，其特征在于，所述動力裝置(1)及底座(7)均位于支撐支架(8)上方，且與支撐支架(8)可拆卸連接，所述底座(7)上方固定連接機殼(2)，所述機殼(2)下半部分為輸送筒(21)，所述輸送筒(21)內設無軸螺旋體(3)，所述無軸螺旋體(3)通過兩端軸承固定在機殼(2)上，通過聯軸器與動力裝置(1)連接；

所述機殼(2)上方可拆卸連接機蓋(6)，所述機蓋(6)一端固設進料口(4)，所述機殼(2)下方遠離進料口(4)的另一端設有出料口(5)，所述出料口(5)與機殼(2)固定連接；所述動力裝置(1)由電機和擺線針輪減速機組成，且位于所述出料口(5)同側。

2.根據實用要求1所述的一種輸送生活垃圾螺旋輸送機，其特征在于，所述動力裝置(1)采用變頻電動機。

3.根據實用要求1所述的一種輸送生活垃圾螺旋輸送機，其特征在于，所述機殼(2)為U型槽，由鋼殼和耐磨內襯組成。

4.根據實用要求1所述的一種輸送生活垃圾螺旋輸送機，其特征在于，所述無軸螺旋體(3)采用不銹鋼板材質制成。

5.根據實用要求1至4任一項所述的一種輸送生活垃圾螺旋輸送機，其特征在于，所述機殼(2)通過焊接固定在底座(7)上，所述出料口(5)焊接在機殼(2)上，所述機蓋(6)用螺栓固定在機殼(2)上，所述進料口(4)焊接在機蓋(6)上，所述動力裝置(1)和底座(7)用螺栓固定在支撐支架(8)上。

技術總結

    本技術涉及一種輸送生活垃圾螺旋輸送機，包括動力裝置、機殼、底座及支撐支架，所述動力裝置及底座均位于支撐支架上方，且與支撐支架可拆卸連接，所述底座上方固定連接機殼，所述機殼下半部分為輸送筒，所述輸送筒內設無軸螺旋體，所述無軸螺旋體通過兩端軸承固定在機殼上，通過聯軸器與動力裝置連接；本技術的優點是，耐腐蝕性及耐磨性高、壽命長，螺旋體自身可調節垃圾輸送量、調整異常情況。
